普拉迪型材加工中心PA系列主要運用于定制家具、電子電器、薄壁鋁件等加工。

您所在的位置： 首頁>>產品中心>>型材加工中心>>型材加工中心PA系列

型材加工中心PA系列

產品視頻解讀/ PRODUCT VIDEO

全國購買熱線：400-888-1136

普拉迪型材加工中心PA系列主要運用于定制家具、電子電器、薄壁鋁件等加工。

產品詳情

PA2500S系列型材復合加工中心


產品特點：

普拉迪數控機床復合立式鋁型材加工中心PA系列

1.采用高床身結構，有效防護水屑飛濺到設備外部，同時有效保護導軌、絲桿等重要零件，提高設備壽命及可靠性；
2.2500機型標配X軸絲桿傳動，滿足更高加工精度的需求，快速速度達50m/min，設備動態性能更優越，加速度更高；
3.工作臺底部設計大斜面排屑，清理及排屑效果更方便；
4.廣泛應用于：電子電器、定制家居、鋁型材邊框等型材件加工。




產品參數：

參數表 - PA2500S/4900S/6900S
行程PA2500SPA4900SPA6900S
X 軸2500mm4900mm6900mm
Y 軸400mm400mm400mm
Z 軸400mm400mm400mm
主軸
主軸轉速12000rpm12000rpm12000rpm
主軸錐孔BT30/SK30/CAT30 BT30/SK30/CAT30 BT30/SK30/CAT30
刀庫
刀庫形式飛碟式 飛碟式 飛碟式
刀庫容量16/21 pcs16/21 pcs16/21 pcs
相鄰換刀時間3sec3sec3sec
移動速度
X軸快移速度50m/min50m/min50m/min
Y軸快移速度36m/min36m/min36m/min
Z軸快移速度36m/min36m/min36m/min
X/Y/Z切削進給速度15000mm/min15000mm/min15000mm/min
操作系統FANUC  / SIEMENS
主軸驅動馬達5.5/11 kw   /   7.5/16.2 kW
X驅動馬達3.0kw /  3.5kw
Y驅動馬達3.0kw /  3.5kw
Z驅動馬達3.0kw /  3.5kw
潤滑冷卻系統
潤滑系統自動潤滑 自動潤滑 自動潤滑
冷卻系統噴水冷卻 噴水冷卻 噴水冷卻
精確度
X軸定位精度0.02mm（光柵0.01mm）0.02mm（光柵0.01mm）0.02mm（光柵0.01mm）
Y/Z軸定位精度0.015mm0.015mm0.015mm
重復定位精度0.01mm0.01mm0.01mm
機械規格
氣壓需求6kg/cm26kg/cm26kg/cm2
高度2800mm2800mm2800mm
占地面積4100×3500mm6550×3500mm8750×3500mm
重量6t7.5t9t

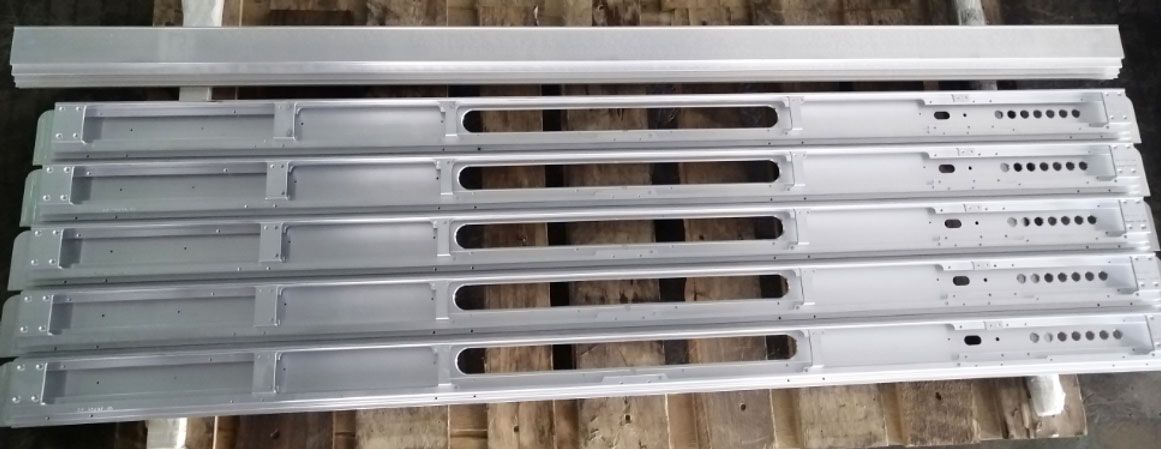

加工實例：



image.png               65fd6bba62ab8.png


                                                   65fd6e62e0bac.jpg               65fd6d2452a10.jpg
